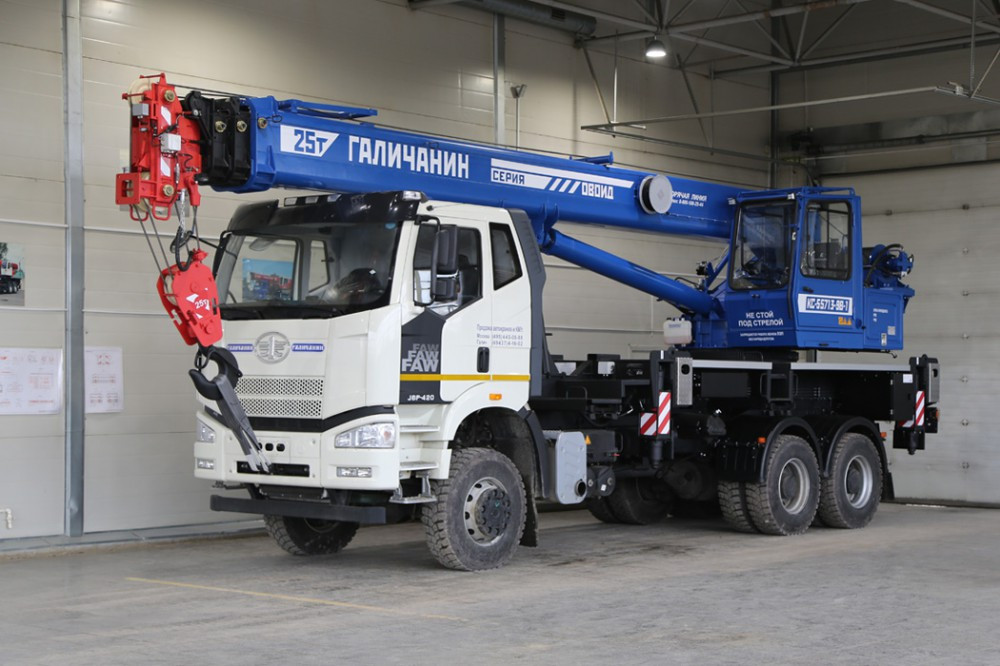

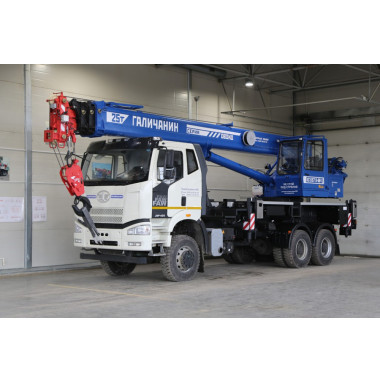

КС-55713-9В-1 Галичанин
Технические характеристики КС-55713-9В-1
| Параметр | Значение |
|---|---|
| Грузоподъемность, т | 25 |
| Грузовой момент, т.м | 86 |

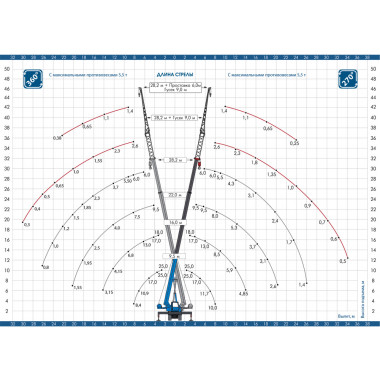

| Длина стрелы, м | 9,5 - 28,2 |
| Профиль стрелы | ОВОИД |
| Опорный контур, м | 5,1 х 6,1 |
| Зона работы крана, град | 260, 360 |
| Длина гуська, м (опция) | 9,0+6,0 |
| Угол наклона гуська, град | 0,20,40 |
| Способ перевозки гуська | на стреле |
| Максимальная глубина опускания крюка, м | 32 |
| Максимальный вылет с основной стрелой (с гуськом/с проставкой), м | 26 (24/34) |
| Максимальная высота подъема крюка, м | |
| - основная стрела | 28,3 |
| - основная стрела +гусек | 37,0 |
| - основная стрела +удлинитель гуська (секция)+гусек | 42,7 |
| Максимальный груз, при котором допускается телескопирование стрелы, т | до 6 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная | 8,1 |
| - максимальная | 40,0 |
| - посадки | 0,3 |
| Скорость вращения поворотной части, об/мин | до 1,7 |
| Прибор безопасности | ОГМ-240, Skylog |
| Максимальная масса противовеса, т | 5,5 |
| Набор противовесов, т | 0+1,0+1,5/4,5 |
| Максимальная комплектация для передвижения, т | 2,5+гусек |
| Комплектация для передвижения в нормативных нагрузках, т | нет |
| Шасси базового автомобиля | FAW СA3252 |
| Колесная формула | 6 х 6 |
| База шасси, м | 4,8 + 1,35 |
| Двигатель шасси (ЕВРО-5) | FAW-CA6DM239E51 |
| - мощность, кВт (л.с.) | 309 (420) |
| Транспортная скорость (с гуськом), км/ч | 60 (60) |

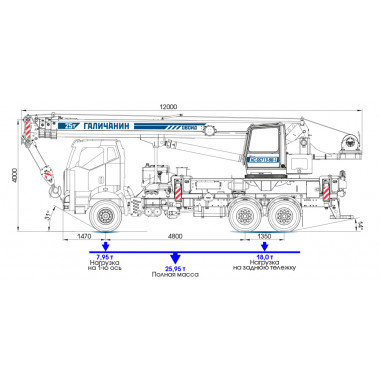

| Габариты крана в транспортном положении, м (длина х ширина х высота) | 12,00 х 2,55 х 4,0 |
| Передний угол свеса, град | 31 |
| Задний угол свеса, град | 14 |
| Масса крана в минимальной комплектации, т | 25,95 |
| Нагрузка на первую ось, т | 7,95 |
| Нагрузка на заднюю тележку, т | 18,0 |
| Температура эксплуатации, град. С | от -40 до +40 |
| Нормативный срок службы автокрана, лет | 12 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
Преимущества данного автокрана:
- гусёк длиной 9,0 м или противовес массой 1 тонна перевозятся в составе автокрана без ограничений по шасси;
- гусёк длиной 9,0 м и противовес массой 2,5 тонны перевозятся в составе автокрана без ограничений по шасси;
- автокран характеризуется самыми высокими грузовысотными характеристиками в сегменте грузоподъемности 25 т с длиной стрелы 28,2 м;
- жесткая металлоконструкция стрелы полностью выполнена из высокопрочной стали S700;
- высокая грузоподъемность на средних и дальних вылетах достигается при работе с противовесами массой до 5,5 т;
- увеличение высоты подъема крюка до 42,70 м за счет установки гуська 9,0 м и удлинителя гуська 6,0 м;
- увеличенный опорный контур до 5,1 х 6,1 м;
- работа на сближенном опорном контуре 5,1 х 2,27 м в условиях тесных строительных площадок;
- работа в зоне 360°;
- современный прибор безопасности ОГМ-240 с 7-дюймовым морозоустойчивым ЖК-дисплеем, с телеметрией SkyLog для удаленного наблюдения за работой крана;
- дополнительный ящик для строп;
- яркое освещение рабочей зоны;
- улучшена плавность работы и совмещение крановых операций после установки нового гидрораспределителя;
- аутригеры не проседают при низких температурах с гидроразводкой, выполненной по 4-х трубной схеме;
- морозоустойчивые уплотнители гидроцилиндров не теряют эластичности до -50°С;
- фитинги и переходники гидросистемы с врезными кольцами;
- электрооборудование IP67;
- планетарная лебедка;
- строповочные уши по периметру нижней рамы;
- сертифицированные светоотражающие элементы, крылья шасси с брызгозащитой;
Дополнительные опции:
- дополнительный, возимый в базе или отдельно, противовес массой 1 т;
- дополнительный отдельновозимый противовес массой 1,5 т;
- дополнительный отдельновозимый противовес массой 4,5 т;
- гидравлический портал для монтажа / демонтажа противовесов;
- гусёк длиной 9,0 м с углом наклона 0°, 20°, 40°;
- удлинитель гуська (секция) длиной 6,0 м;
- пакет для работы с опасными грузами;
- дополнительный ящик для строп;
- строительная корзина ГК-250 (г/п 250 кг).
Преимущества шасси FAW:
1. Мощность двигателя - 420 л.с.
2. Объем топливного бака -400 л.
3. Спальное место
4. Кондиционер (климат контроль)
5. Автономный воздушный отопитель кабины шасси Webasto Air Top 2000
6. Система питания – Common rail, Bosch
7. Сцепление – электронное, Bosch
8. Сиденье с пневматической основой, полностью компенсирующее все вибрации, с подогревом и вентиляцией
9. Магнитола
10. Электро стеклоподъемники
11. Электро корректор фар
12. Зуммер запирания кабины, центральный замок
13. Зуммер при движении задним ходом
14. Замки крышек топливного бака и бака мочевины
15. Электрический привод насоса системы опрокидывания кабины
16. Фильтр салона с двумя фильтрующими элементами
17. Воздушный дефлектор кабины (козырек)
18. Трехточечное крепление зеркал
19. Полочки над лобовым стеклом
20. Ящик на центральном тоннеле
21. Подстаканник
